产品描述：

         SYLDM-52河床灌区流量计量监测设备同时测量水渠液位高度和流速，利用谢才流速计算公式推算出流速或同时使用已测流速再根据过水断面积计算瞬时水流量；适用于水利系统水渠流量的在线测量及无线数据远传上报。本测算仪使用32位嵌入式微处理器(CPU)和随机存取存储器(EEPROM),将流量数学计算程序固化在仪表中，在线测量的水位、流速信号输入仪表，面板由人工输入已知条件和处理方式，经CPU自动计算后在显示屏上显示：水深、瞬时流量和累积量等。本测算仪测量液位时的理论依据公式如下：

流速v=C*(RJ)"2

流量Q=A*y

式中：C:谢才系数，C=(1/n)*R^(1/6)

R:水力半径，R=A/P:

J:水力比率，用渠底部斜率替代。

1:渠底部斜率(1/mm),表示渠长多少毫米底部水平线下降1毫米，仪表中用参数输入，  ·般为6500

A:过水断面面积，单位：平方米。

P:过水断面湿周，是过水断面固体壁面与液体接触部分的周长(m);

n:渠道粗糙度，仪表中用参数输入，可在使用说明书的表格中查找，一般为0.02。

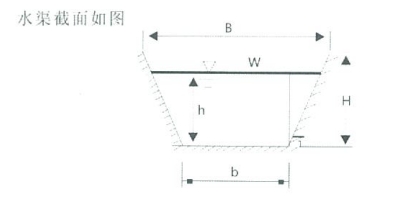

B:水渠上部宽(m),仪表中用参数输入

b:水渠底部宽(m),仪表中用参数输入，

H:水渠深度(m),仪表中用参数输入。

h:水渠液位深度(m),计测量，输出4~20mA至测算仪。

W:过水断面上部宽(m),W-B*h/H。

过水断面面积A=(b+mh)h;

过水断面湿周P=b+2h*sqr(1+m^2);边坡系数m=(B-b)/2/H

本测算仪测量精度控制在0.5级以内时，流量误差范围最佳可以达到2.0级。

·采用微处理器(CPU)为核心的智能化仪表，全开放式用户自行设定界面。设定参数在断电后会自动保留，其有密码锁定功能。

·采用液晶显示，同时显示系统的多个测量值和累积量，并具有累积量长期保留功能，全中文操作界面。

·支持多机网络通讯。可选择多种通讯协议，如：RS-232、RS-422、RS-485等，可实现仪表与上位计算机进行通讯。

·按国家标准生产的外形结构尺寸，工业在线仪表的设计使工作性能稳定、可靠、互换性强。

·标准化的模块、芯片设计，适应工业化批量生产；丰富的多种软件，又形成了由固化软件的不同而形成的多种派生系列产品，适应于多种应用场合。具有极高的性能价格比。

技术指标

测量精度累积流量显示(流量脉冲输入)±0.1%FS±1字累积流量显示(流量模拟输入)±0.2%FS土1字

上游侧水位显示(mA.V)±0.2%FS±1字通过流槽水流量模拟输出信号(折算为标准状态)±1%FS土1字(注：上述精度指一、二次仪表的本体精度。

输入信号模拟量输入：电压0~5V、1~5V或mV电流0>10mA、4~20mA或0~20mA

脉冲量输入：波型矩形、正弦或三角波幅度大于5V(或根据用户要求任定)范围0~5kllz

输出信号模拟量：电流0~10mA(≤750Ω)、4~20mA(≤500Q)电压0~5V、1~5V

开关量：继电器控制输出(AC22OV3A、DC24V5A感性负载)

馈电输出：DC24V/60 mA(用于变送器馈电或给一体式超声水位计馈电)

通讯：RS232或RS485,波特率可变.

显示方式：0～99999流量、水位；0～99999999流量累积值显示，数据在停电时永久保留128*64点阵液晶显示

报警方式：可选择继电器上、下限报警输出，可选择继电器累积流量定量加注到报警。

报警精度：±1字

通讯方式：各种标准(非标准)双向串行通讯，如RS-232、RS-422、RS-485等，波特率1200～9600bps内部参数可自由更改，采用主-从通讯方式实现多台仪表与PC机之间的通讯

设定方式：面板轻触式按键数字设定、设定值断电永久保持，参数设定值密码锁定等断电时流量累积值保持，设定参数永久保持

使用环境：环境温度：0~50℃

相对湿度：≤85%

电源电压：AC90V~260V,开关电源供电DC24V±2V,开关电源供电避免强腐蚀气体

功耗：≤3W(AC90V-260V开关电源供电)≤0.5W(DC24V供电)
