1、产品概述

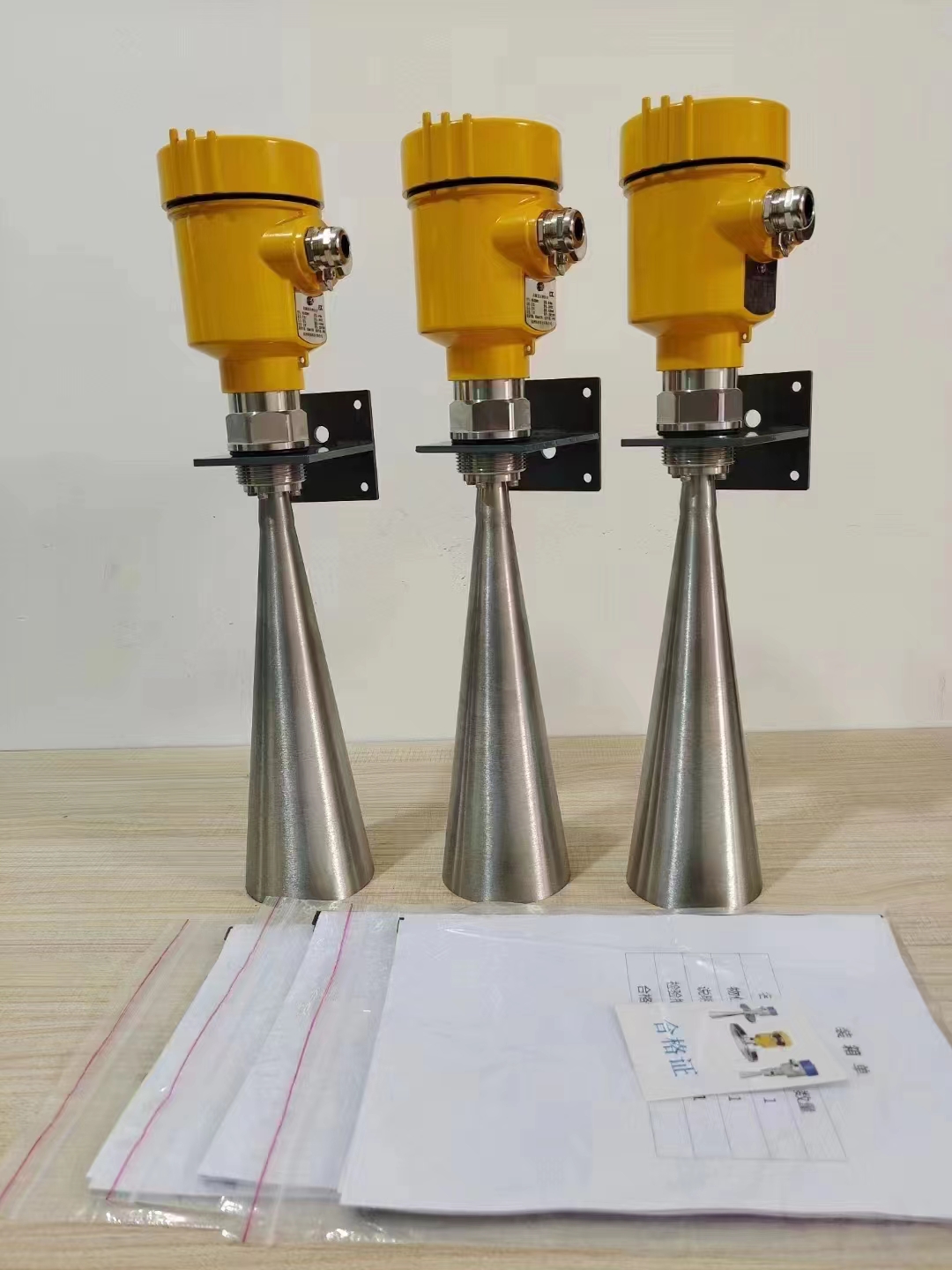

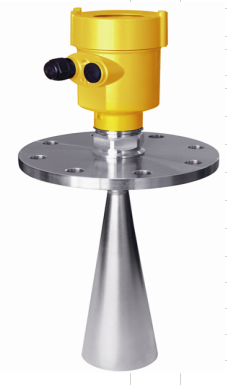

 80X系列传感器是26G高频雷达式物位简称（液位计）测量仪表，测量最大距离可达80米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于反应釜、固体料仓等一些复杂的测量条件。

雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。

测量的基准面是：螺纹底面或法兰的密封面。

注：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中D所示区域）。

26G雷达物位计特点：

l 天线尺寸小，便于安装；非接触雷达，无磨损，无污染。

l 几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。

l 严重粉尘环境对高频物位计工作影响不大。

l 波长更短，对在倾斜的固体表面有更好的反射。

l 波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

l 测量盲区更小，对于小罐测量也会取得良好的效果。

l 高信噪比，即使在波动的情况下也能获得更优的性能。

l 高频率，是测量固体和低介电常数介质的最佳选择。

安装要求

1.安装在直径的1/4处或1/6处。注：距离罐壁最小距离应为200mm。

2.锥形罐顶部平面，可装在罐顶正中间， 可保证测量到锥形底部。

3.有料堆时天线要垂直对准料面。若料面不平，堆角大必须使用万向法兰来调整,喇叭角度使喇叭尽量对准料面 。 由于倾斜的固体表面会造成回波衰减，甚至丢失信号的问题.

4.典型的错误安装：

Ø 锥形罐不能安装在入料口的上方。同时注意：室外安装时应采取遮阳、防雨措施。

Ø仪表不能安装在拱形或圆形罐顶中间。除了会产生间接回波还会受到多次回波的影响。多次回波可能比真正回波的信号阀值还大，因为通过顶部可集中多个回波。所以不能安装在中心位置。

Ø 当罐中有障碍物影响测量时，要加装反射板才能正常测量。

5.接管高度要求： 必须保证天线伸入到罐里至少10mm的距离。
