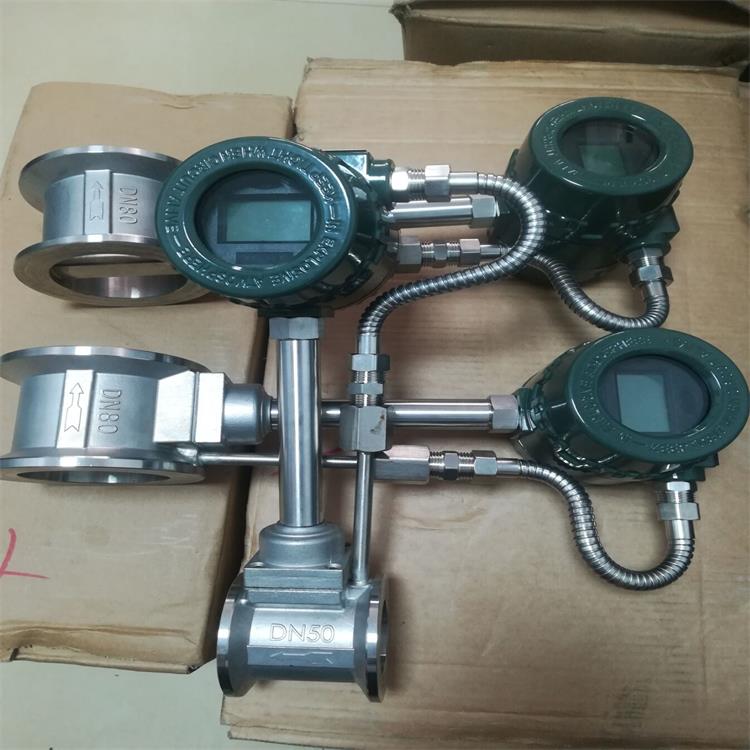

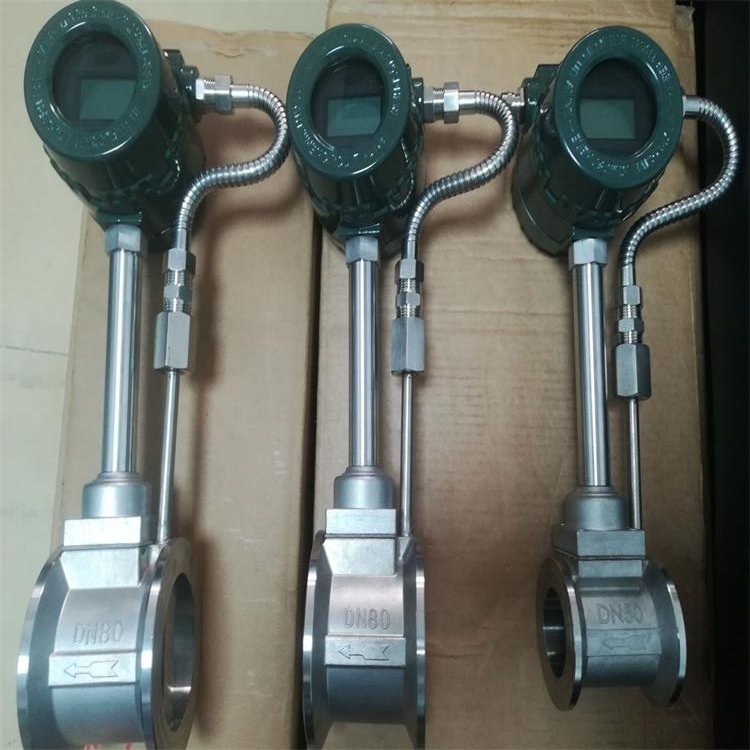

压缩空气流量计概述：

智能压缩空气流量计系列采用先进的流量传感器涡街制造，具有测量精度高、量程宽、功耗低、安装方便、操作简单、压力损失小、免现场调试等优点，是目前比较理想的气体计量流量计

工作原理

涡街流量传感器的基本原理是卡门涡街原理，即“涡街旋涡分离频率与流速成正比”。传感器流通本体直径与仪表的公称口径基本相同。如图一所示，流通本体内插入有一个近似为等腰三角形的柱体，柱体的轴线与被测介质流动方向垂直，底面迎向流体。当被测介质流过柱体时，在柱体两侧交替产生旋涡，旋涡不断产生和分离，在柱体下游便形成了交错排列的两列旋涡即“涡街”。理论分析和实验已证明，旋涡分离的频率与柱侧介质流速成正比。

主要技术参数：

最高介质温度：250℃（特别制造可以达到350℃）。

最高工作压力：1.6MPa～16MPa。

准确度：1.0级、1.5级。防爆等级：ExdIIBT4。防护等级：IP65。环境温度：-40℃～+55℃。

规格：

1、螺纹式、卡装式、法兰式：DN10～DN32。

2、卡装式、法兰式：DN40～DN300。

3、插入式：DN350～DN1000。

 根据涡街流量计系列安装结构分类为一体式和分体式两种。

涡街流量计测蒸汽时，配有流量传感器、温度传感器（或压力传感器）和显示仪，具有温度、压力）补偿功能，自带3.6V高能电池或24VDC（通常在需要脉冲信号输出、二线制4～20mADC输出或RS485通讯时采用外供电，就地液晶显示介质温度（℃）【或工作压力（MPa）】、瞬时质量流量（Kg/h）和累计质量流量（T）为了方便选型，我们将蒸汽的工况体积流量简单的定义为工作状况（实际介质温度和工作压力）下的体积流量。

安装地点的选择

① 环境温度：传感器的工作环境温度不低于-40℃，不高于+55℃。如受到生产设备的热幅射时，应采取隔热和通风措施。

② 环境空气：避免将流量计安装在含腐蚀性气体的环境中，如只能安装在含腐蚀性气体的环境中，则需提供充分的排风措施。

③ 机械振动和冲击：流量计的结构是坚固的，不会因振动而损伤，但振动会产生干扰信号，若管道上的振动和冲击强烈，而介质流速又低，则可能导致干扰信号大于流量信号，造成示值误差。因此，流量计应尽可能安装在振动和冲击小的场所，安装位置在5～20Hz的振动频率下，要求振动加速度不大于1g，或采取减振措施。例如在流量计安装处振源来向的管道上加装固定支撑架。

④ 危险场所：防爆型流量计安装在危险场所，必须符合iaIICT1-6防爆标准。安装人员必须无条件服从《中华人民共和国爆炸危险场所电气安全规定》，严格按照防爆电气设备的安装要求进行操作。
